一、概述

         GCK1 GCS1 GCJ1系列，適用于交流50Hz，額定工作電壓380V的低壓配電系列中作為受電饋電、母聯、照明、電動機控制及功率補償之用，它包含動力中心（PC）和電動機控制中心（MCC）只功能，并可設計成固定柜和抽屜柜混合型系統，滿足不同的供配電需要。

二、使用條件

        1.海拔高度不超過200m。
        2.沒有火災，爆炸危險，嚴重粉塵，劇烈震動，雨水侵洗的戶內。
        3.周圍空氣溫度不高于+40℃，且24小時內平均溫度不超過+35℃，不低于-30℃。
        4.空氣清潔，且相對濕度在高溫度+40℃時不超過50%。在較低溫度時允許有較高的相對濕度，如+20℃時為90%。
        5.若上述使用條件不能滿足，因由用戶和制造商協商解決。

三、主要技術參數





項 目			規 格
符合標準			IEC439,NEMA,ICS-2-322
防護等級			ICE IP40,NEMA TYPE-1
額定工作電壓 （V）			AC380
頻率 （HZ）			50
額定絕緣電壓 （V）			660
控制電動機容量 （KW）			0.45～155
機械壽命 （次）			500
額定電流（A）	水平母線		1600，2000，3150
	垂直母線		630，800
	主電路觸頭插接件		200，400，630
	輔助電路觸頭插接件		10，20
	饋電電路大電流	PC柜	1600
		MCC柜	630
	受電電路		1000，1600，2000，2500，3150
額定短時耐受電流（KA）	值		50，80
	峰值		105，176
耐壓			2500

四、產品特點

        1. 本產品符合IEC439標準，電氣制造商協會NEMA標準及ZBK36001-89國家專業標準 。
        2. 在PC方案中，具有3150A以下受電、母聯、饋電等功能，選用國產CW1，HSW1、AH型等斷路器或進出口ABB公司，schneider公司等智能型斷路器，作為主開關，操作方便，可靠。
        3. 在MCC方案中，具有630A以下饋電、照明、電動機、功率補償等功能，選用國產DZ20，Q、CM1、HSM1、系列產品及進出口ABB公司，schneider公司塑殼開關作為主開關。
        4. 受電主開關具有短路瞬時，短及過載保護，客戶可以根據系統配合需要，選擇保護型，且具有自投，無自投和切換控制供客戶選用。
        5. 水平母線具有單母線分段和不分段兩種，采用單母線分段時，母線開關具有自投，無自投和切換控制。
        6. 電動機控制回路具有短路瞬時，過載、欠壓、釋壓及斷相保護、交流接觸器可以采用無聲運行，具有節能作用，客戶可以根據工程的需要選用我廠的標準整流系統或自行設計環行供電整流系統 。
        7. 超過本樣本所列電動機控制容量，可用固定式安裝。
        8. 我廠可以根據用戶的需要，生產非表產品。本產品為三相五線制，可以滿足不同客戶需要。
        9. 根據IEC標準和元件特性，本產品降容系數為0.7~0.8。

五、注意事項

        1.環境條件：配電室在土建，安裝完成后，且地板潔的條件下，才能進柜拼裝，嚴禁邊土建，邊裝修，邊安裝 。
        2.安裝時，將柜體牢牢鎖緊在安裝槽上
        3.拼裝完成后，應認真檢查柜體內部，特別是水平母線室、垂直母線室，功能單元室，是否有影響電性能的異物，或塵埃，并干凈
        4.通電使用前，將全部功能單元抽出插入各一次，并對主開關關合各一次，檢查開關是否接觸良好，連鎖機構是否可靠。
        5.檢查各地接地點是否接觸良好。

六、訂貨須知

        用戶訂貨時，請?zhí)峁┫铝匈Y料：
        1.主電路方案號及二次原理圖方案號（或主電路系統圖和二次原理圖）；
        2.按所選方案的電氣原理圖列出電器明細表。（標出電器元件型號及具體的技術數據）；
        3.系統運行時排列順序圖；
        4.如配用母線橋需提供開關柜的平面布置圖。

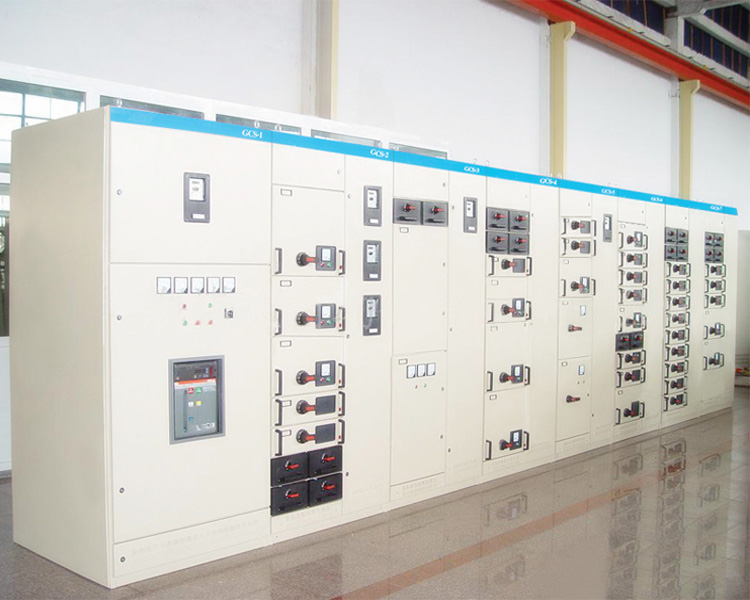

標配低壓開關柜產品展示
